【喜】發明專利｜一種計算FDTD電磁仿真收斂檢測觸發時刻的方法
2024-02-10 14:33:07來源：芯瑞微
由芯瑞微(以下稱為PhySim)自主研發的專利《一種計算FDTD電磁仿真收斂檢測觸發時刻的算法》正式獲得中國國家知識產權局發明專利授權證書。這份喜報趕在年關前送達，意味著PhySim團隊經過不懈的努力，為我國物理仿真領域的創新增添了濃墨重彩的一筆，也為產業的發展注入了強大的動力。
專利說明
FDTD(時域有限差分法，F(xiàn)inite difference time domain)是電磁場數值計算的一項重要方法，通過在時空離散化中使用中心差商替代場量對時間和空間的偏微分。該方法通過遞推模擬電磁場的傳播過程，從而獲得電磁場的時域分布。
由于其時域特性，F(xiàn)DTD能夠在一次模擬運行中同時計算多個頻率范圍，并且能夠自然地處理各種線性材料特性。
本發明提出了一種計算FDTD電磁仿真收斂檢測觸發時刻的算法，通過構建三維仿真網格模型，計算源端口連通分支上最小路徑，并取最大值d1，計算求解域尺寸d2，根據d1和d2求解首次收斂檢測時刻。
該算法可準確判斷仿真是否真正收斂，有效避免假收斂情況，保證仿真結果的可靠性和準確性。同時，本發明顯著減少了計算時間，提高了仿真效率，尤其對大規模問題具有明顯優勢。簡單易實現的算法可減少實施過程中的復雜性，提高算法的可維護性，易于實現和集成到現有的FDTD仿真框架中。

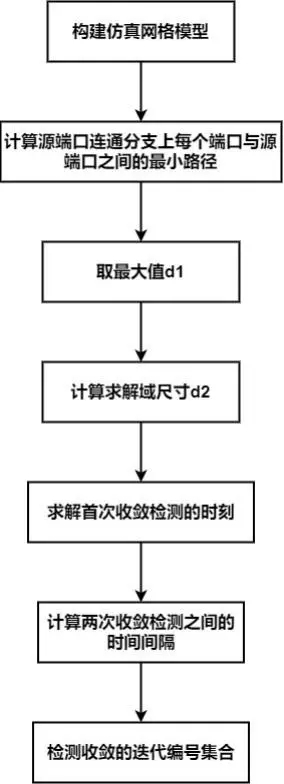

圖為本發明一實施例的計算FDTD電磁仿真收斂檢測觸發時刻的算法的流程示意
展望未來，我國多物理場仿真軟件產業將繼續蓬勃發展。在新的一年里，我們有信心在更多仿真領域?qū)崿F(xiàn)重大突破，為國家的科研事業貢獻力量!
值此新春來臨之際，PhySim團隊祝各位客戶、行業同仁、合作伙伴新年快樂、萬事如意!讓我們共同迎接充滿希望和挑戰的“芯”一年!
